Восстановление потребительских свойств ванны – это не просто косметический ремонт, а комплекс инженерных операций, требующих понимания химии полимеров, физики адгезии и правил подготовки металлической подложки. Со временем заводская эмаль теряет гладкость, покрывается сеткой микротрещин, на ней появляются сколы и желтизна, а в местах постоянного контакта с водой образуются раковины и коррозионные очаги. Для глубокого понимания всех нюансов и сравнения доступных технологий, например, стоит изучить профильные порталы, где представлены реальные кейсы; в частности, детальную информацию о современных реставрационных составах и практических рекомендациях можно найти на restavratsiya-vann35.ru, где собраны материалы по различным методам – от классической переэмалировки до наливных полимерных покрытий. Однако прежде чем принимать решение, необходимо объективно оценить степень износа и выбрать оптимальную стратегию, учитывая материал ванны (чугун, сталь), её возраст и условия эксплуатации.
Диагностика состояния эмалевого слоя и подготовка к восстановлению
Первичный осмотр проводится визуально и тактильно – рукой определяются шероховатости, наплывы и отслоения. Профессионалы используют метод «мокрого мела» для выявления мельчайших трещин: после нанесения меловой суспензии и высыхания сеть дефектов проявляется чётко. Также применяется ультразвуковая толщинометрия для оценки остаточной толщины эмали – если она менее 0,2 мм, то полировка или локальный ремонт бессмысленны, требуется полное удаление старого покрытия. Особое внимание уделяется зонам вокруг сливного отверстия и бортам – там чаще всего возникают сколы и отслоения из-за гидравлических ударов и перепадов температур.
Оценка адгезии и выбор метода удаления старого слоя
Адгезивные свойства старой эмали проверяют методом решётчатого надреза – если после наклейки скотча и резкого отрыва отслаиваются квадраты более 5%, то покрытие потеряло сцепление с чугуном и его необходимо полностью счищать. Для удаления используют механические методы: пескоструйная обработка абразивными частицами (корунд, кварцевый песок) даёт идеальную шероховатость Rz до 40 мкм, но требует мощного компрессора и защиты помещения. Альтернатива – химическое травление кислотными составами на основе ортофосфорной кислоты, которые размягчают эмаль, но оставляют фосфатную плёнку, улучшающую антикоррозионные свойства. Термический метод (инфракрасный нагрев) применяют реже из-за риска деформации тонкостенных стальных ванн.
Технологии нанесения новых покрытий: от бюджетных до премиум-решений
Современный рынок предлагает четыре принципиально различных подхода к восстановлению. Выбор конкретной технологии диктуется бюджетом, срочностью и требуемым эксплуатационным ресурсом. Ниже представлены ключевые характеристики каждого метода, систематизированные по критериям долговечности и сложности исполнения.
- Наливной акрил (стеклоакрил): двухкомпонентный состав на основе метилметакрилатных смол, обладающий высокой текучестью и тиксотропностью. Наносится методом свободного залива на предварительно разогретую до 40°С поверхность, равномерно растекается, формируя глянцевую плёнку толщиной 4–6 мм. Полимеризация при комнатной температуре длится 24–48 часов, после чего покрытие приобретает ударопрочность и стойкость к абразивным моющим средствам.
- Эпоксидная реставрация: используется смесь эпоксидной смолы с аминными отвердителями, часто с добавлением кварцевой муки для повышения износостойкости. Наносится кистью или валиком в 2–3 слоя с промежуточной сушкой. Даёт твёрдую, но более хрупкую поверхность, склонную к сколам при точечных ударах. Идеально для ванн с глубокими раковинами, где требуется заполнение объёма до 5 мм.
- Промышленная порошковая окраска: предполагает демонтаж ванны, её электростатическое напыление полиэфирным или полиуретановым порошком и последующую полимеризацию в печи при 180–200°С. Обеспечивает наивысшую механическую прочность и химическую стойкость, но требует специального оборудования и высоких энергозатрат.
- Жидкая эмаль (алкидная или полиуретановая): классический вариант для бюджетного ремонта – наносится краскопультом или кистью в 2–3 слоя. Сушка при естественных условиях, покрытие мягкое, быстро истирается, срок службы не превышает 2–3 лет.

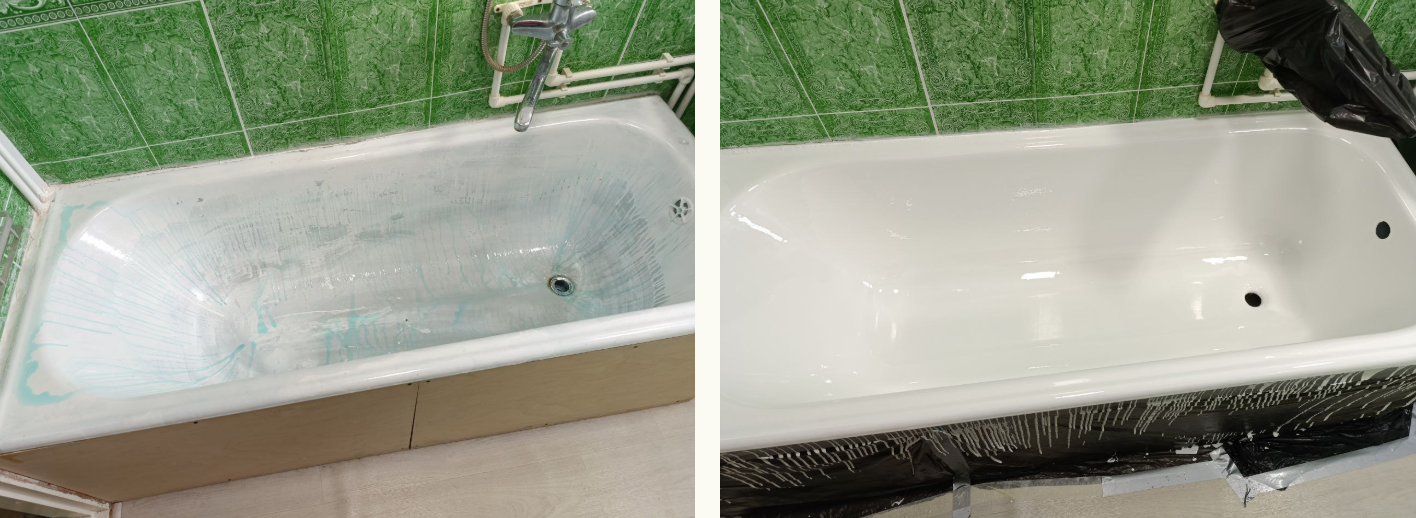

Наливной метод – лидер по соотношению цена-качество
Технология «наливная ванна» завоевала популярность благодаря простоте и отсутствию стыков – полимер растекается самовыравниванием, образуя монолитную поверхность без подтёков и шагрени. Однако критическим параметром является жизнеспособность (пот-лайф) смеси – обычно 10–15 минут, поэтому все подготовительные этапы должны быть выполнены безупречно. Оптимальная температура в помещении – от 18 до 25°С, влажность не более 70%, иначе на поверхности появляются поры и пузыри, снижающие влагостойкость. Важно использовать специальные грунтовки-адгезивы на основе полиуретана, которые улучшают сцепление с чугуном и компенсируют разницу в коэффициентах термического расширения.
Подготовка поверхности – ключевой фактор долговечности
Качество реставрации на 80% определяется правильной подготовкой подложки. Ниже приведена технологическая карта обязательных операций, которую соблюдают все квалифицированные мастера:
- Демонтаж сифона и смесителя, полное опорожнение и просушка ванны горячим воздухом (температура 60–70°С) для удаления капиллярной влаги из пор металла.
- Механическое матование с помощью шлифовальной машинки и наждачной бумаги зернистостью Р40–Р80 – формирование равномерной шероховатости для механического зацепления полимера. Обязательно обрабатывать все углы и радиусные переходы.
- Обезжиривание уайт-спиритом или специальным нейтральным растворителем с последующей протиркой безворсовыми салфетками – важно удалить масляные пятна и остатки моющих средств, иначе будут «рытвины» и отслоения.
- Кислотное травление 10–15% раствором ортофосфорной кислоты для создания пассивирующей плёнки, предотвращающей подплёночную коррозию. После травления поверхность промывают водой и сушат инфракрасными лампами.
- Грунтование специальным праймером (эпоксидным или полиуретановым) с высокой адгезией к чугуну – наносится тонким слоем, выдерживается по технологии (от 1 до 6 часов в зависимости от состава).
Дефекты при нанесении и способы их устранения
Даже при строгом соблюдении регламента возможны проблемы. «Шагрень» – мелкозернистая неровность – возникает при слишком густом составе или низкой температуре. Исправляется лёгким шлифованием финишным абразивом Р1500 и полировкой пастой. «Наплывы» и «подтёки» – следствие избытка материала на вертикальных участках, удаляются механически до затвердевания. «Белесые пятна» свидетельствуют о нарушении дозировки отвердителя или воздействии влаги – такое покрытие требует полной переделки. Для минимизации брака профессионалы используют контрольно-измерительные приборы: толщиномеры, глянцемеры и термогигрометры.
Эксплуатационный уход и прогнозируемый ресурс
Восстановленная ванна требует бережного отношения в первые две недели – исключается полное заполнение горячей водой (температура выше 60°С), не рекомендуется использовать абразивные чистящие порошки и металлические губки. Оптимальный уход – мягкие гели на основе ПАВ и микрофибровые салфетки. Срок службы наливного акрила при правильной подготовке достигает 10–12 лет, эпоксидного покрытия – 7–8 лет, а промышленной порошковой эмали – более 15 лет. Регулярная обработка специальными полиролями с воском продлевает блеск и защищает от микроцарапин. Важно помнить, что даже качественно выполненная реставрация не терпит точечных ударов тяжёлыми предметами – возможны сколы, которые ремонтируются локально с помощью ремкомплектов на основе цианакрилата или светоотверждаемых композитов.
Сравнительная таблица критериев выбора (описательно)
При выборе между методами руководствуются тремя основными параметрами: финансовые затраты, время выполнения и износостойкость. Наливной акрил – оптимальный вариант для городских квартир, где ванна используется ежедневно. Эпоксидная реставрация предпочтительна для старых ванн с глубокими дефектами, так как позволяет выровнять поверхность без демонтажа. Порошковая окраска – выбор тех, кто готов на длительный простой и капитальные вложения, но получает заводское качество. Для арендного жилья целесообразно использовать быстросохнущие жидкие эмали, хотя их ресурс минимален. Также важно учитывать цветовое решение – современные пигментные пасты позволяют получить любой тон по каталогу RAL, но при смешивании вручную возможен разнотон, поэтому предпочтение отдают заводским колерованным составам.
Типичные ошибки новичков и профессиональные рекомендации
Самодеятельные реставраторы часто пренебрегают этапом травления, экономят на грунте или нарушают пропорции отвердителя – это приводит к отслоениям уже через месяц. Ещё одна распространённая ошибка – нанесение второго слоя без промежуточного шлифования, что ухудшает межслойную адгезию и вызывает «схлопывание» покрытия. Мастера с опытом всегда делают пробное окрашивание на куске металла, чтобы оценить растекаемость и цвет. Также рекомендуют использовать флейцевые кисти для углов и труднодоступных мест, а основные плоскости закрывать валиком с коротким ворсом – это даёт более гладкую структуру. Нельзя игнорировать вентиляцию – испарения стирола и эпоксидных смол токсичны, требуется респиратор и принудительная вытяжка.
Итоговый успех реставрации зависит от синергии всех факторов: правильного выбора материала, тщательной подготовки, соблюдения температурно-влажностного режима и выдержки времени полимеризации. Профессиональные бригады гарантируют результат, так как используют промышленные компрессоры, безмасляные краскопульты и сертифицированные составы с UV-стабилизаторами, предотвращающими пожелтение. Для домашнего мастера доступны наборы «сделай сам», но их эффективность ниже – в два-три раза сокращается срок службы. В любом случае, ванна после качественного восстановления получает вторую жизнь, радуя идеальным глянцем и гигиеничностью, не уступая новой заводской модели.
